Projektbeschreibung

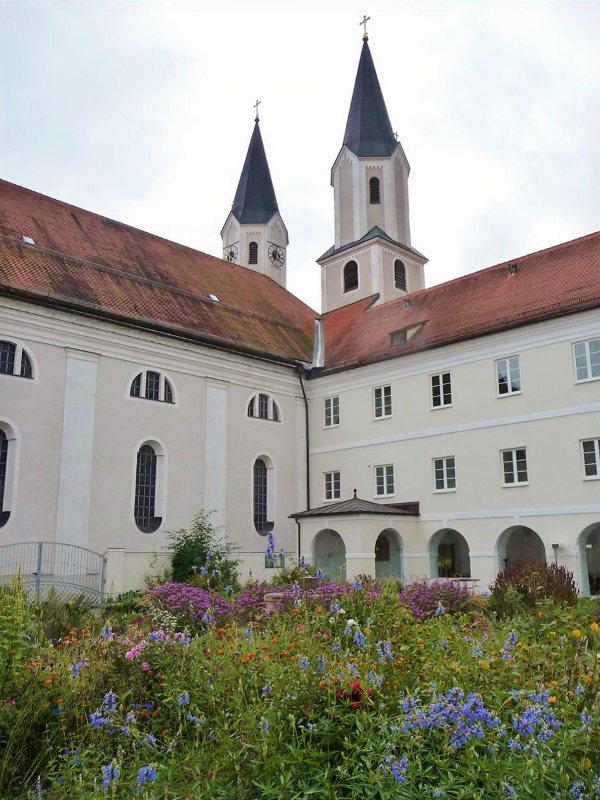

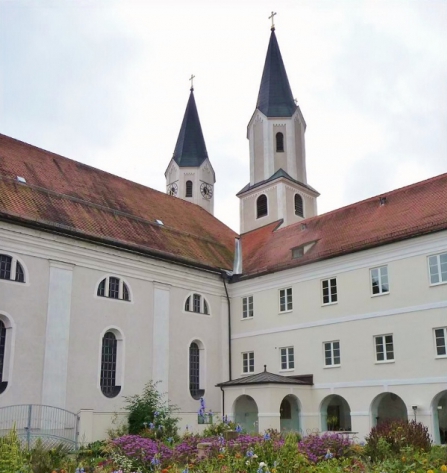

Projekt Kloster der Redemptoristen in 83536 Gars am Inn

Bauherr:
Kloster der Redemptoristen
Kirchplatz 10
83536 Gars am Inn

Technische Gebäudeausstattung:
Planung der Heizungs-, Lüftungs- und Sanitäranlage in verschiedenen Bauvorhaben
Planungsbüro Anton Stadler
Haslacher Str. 18
83278 Traunstein
Telefon: 0861 13916

Architekt:
Andreas Maier Architekturbüro
Stierberg 7
84419 Obertaufkirchen

.

BA 1: Sanierung der Heizzentrale und Sanierung des Mittelbaus

BA 2: Sanierung des Prälatenstocks mit Sanierung des Klosterkellers; Einbau eines Tagescafes

Heizleistung 1,4 MW

  • Einbau eines neuen Kessels mit Öl-Gebläsebrenner, Leistung 460 kW
  • Einbindung eines bestehenden Kessels mit 1000 kW
  • Erneuerung der Heizungsverteilung (11 Heizkreise)
  • Erneuerung der Heizungsregelung
  • Erneuerung der Trinkwassererwärmung
  • Erneuerung der Anlagenabsicherung

Regelung

  • Die Heizungs- und Lüftungsanlagen aller drei Bauabschnitte werden über eine gemeinsame zentrale Leittechnik (ZLT) Fabrikat Priva geregelt.
logo

Heizung

  • Erneuerung der Heizungsverteilung und aller Heizkörper in den neu gestalteten Gästezimmern und Seminarräumen
  • Einbau einer Fußbodenheizung im Tagescafe

Lüftung

  • Einbau einer Zu- und Abluftanlage mit Wärmerückgewinnung für den Klosterkeller und das Tagescafe => Luftleistung ca. 2500 m³/h
  • Einbau einer Zu- und Abluftanlage für die Küche des Klostercafes => Luftleistung 1600 m³/h

Sanitär

  • Einbau von Nasszellen in 9 Gästezimmern im EG und OG mit Erneuerung aller Sanitärleitungen
  • Sanierung und Umbau von 30 Zimmern für Seminargäste im Mittelbau
  • Alle Zimmer wurden mit einer Nasszelle ausgerüstet.
Dusche
Bad
Bad mit Fenster

BA 3: Neubau eines Institutsgebäudes für Lehrerfortbildung

BA 4: Sanierung der Heizzentralen mit Regelung
.

Heizung

  • Heizleistung ca. 97 kW
  • Wärmeversorgung aus Zentrale von BA 1
  • Beheizung aller Räume mit Röhrenradiatoren
  • Nasszellen mit Badheizkörpern

Sanitär

  • 34 Nasszellen mit WC, Dusche und Waschbecken
  • Trinkwasserleitungen aus Edelstahl
  • Abwasserleitungen aus PE-Rohr db20

Bild oben: Neubau Institutsgebäude

Bilder unten:

  • Reihenduschanlage
  • Dusche in Aktion
  • Reihenwaschanlage
  • bodengleiche Ablaufrinnen

Im Zuge der Umstellung auf Fernwärmeanschluss wurden nachfolgende Zentralen komplett saniert:

  • Zentrale Mittelbau
  • Zentrale Gärtnerei
  • Zentrale Küche
  • Zentrale Altes Gymnasium
  • Zentrale Turnhalle
  • Zentrale f. Wäscherei

Die Heizungs- und Lüftungsanlagen aller Bauabschnitte werden über eine gemeinsame zentrale Leittechnik (ZLT) Fabrikat Priva geregelt.

Sanierung der Turnhalle

Sanitäranlage

  • Erneuerung der Sanitäranlagen mit WC-, Wasch- und Duschanlagen

Heizungsanlage

  • Erneuerung der Heizungsanlage – Umstellung auf Fußbodenheizung
  • Lüftungsanlage

Erneuerung der Lüftungsanlage – Einbau neuer Lüftungsgeräte mit Wärmerückgewinnung, Erneuerung aller Lüftungskanäle mit Brandschutzklappen und Zu- und Abluftöffnungen.

In der Turnhalle wurde eine neue Fußbodenheizung und ein neuer Hallenboden eingebaut.
Der Sanitärbereich mit Umkleiden wurde saniert.

Reihenduschanlage
Dusche
Reihenwaschanlage
bodengleiche Ablaufrinnen
